USB Sniffer H7P20 快速上手

一、简介

  本硬件基于 ataradov.usb-sniffer 复刻，并继续以BSD-3-Clause license协议开源。核心变动是将其Lattice LCMXO2替换为HME H7P20。

二、快速上手

  1. 从 Wireshark官网 下载Wireshark并安装

  2. 下载 驱动及插件 并解压，此插件亦可通过 源码 自行构建

  3. 将硬件的单TYPE-C口接入电脑，在设备管理中找到设备并更新文件夹中驱动

  4. 启动Wireshark，点击帮助-关于Wireshark-文件夹，打开Global Extcap path文件夹，将usb_sniffer_win.exe拷贝至此路径中

  5. 重启Wireshark，在捕获中会出现一个USB Sniffer，点击其齿轮，根据目标设备速度选择采集速度，推荐勾选Fold empty frames(折叠空帧)，点击开始

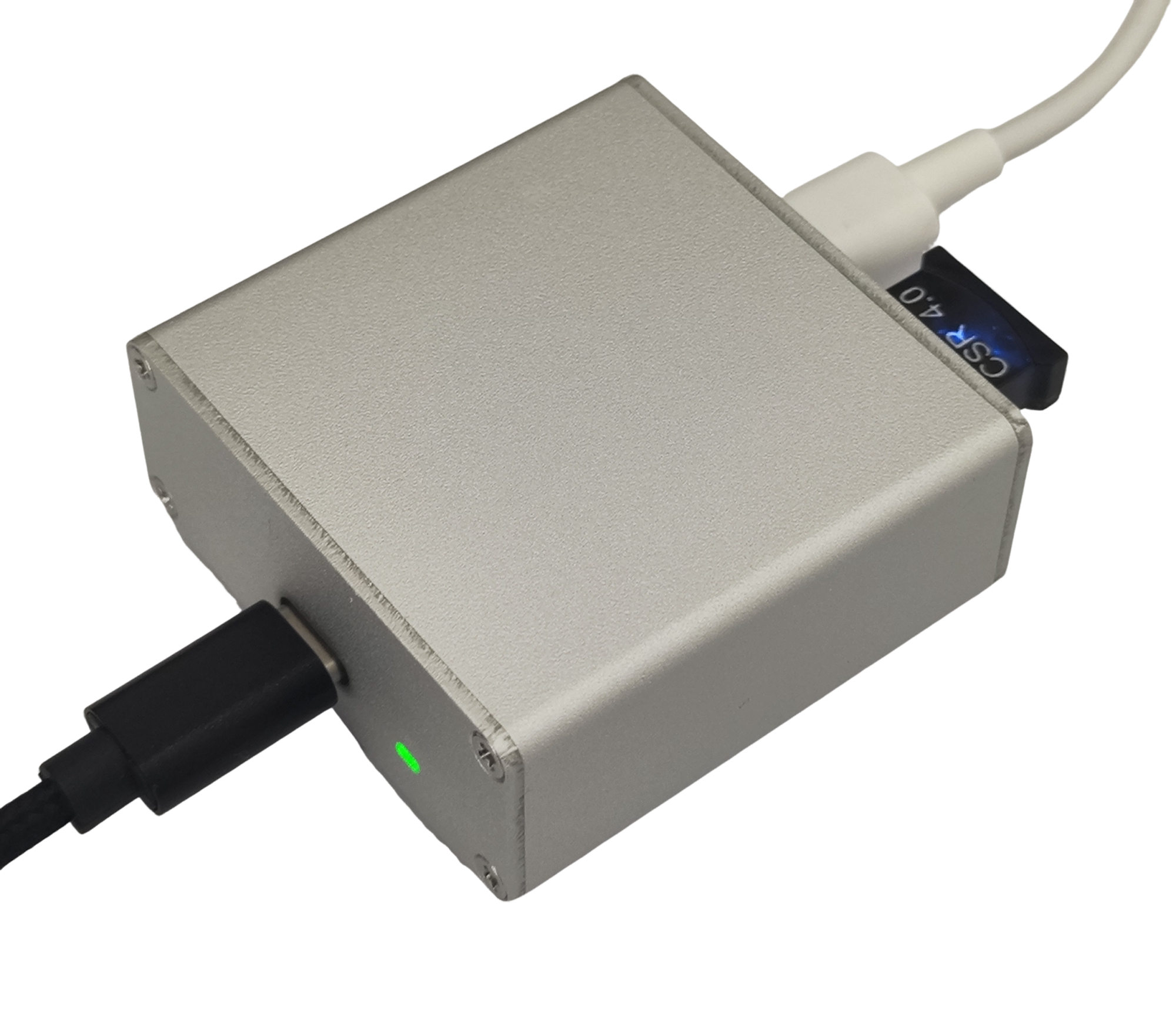

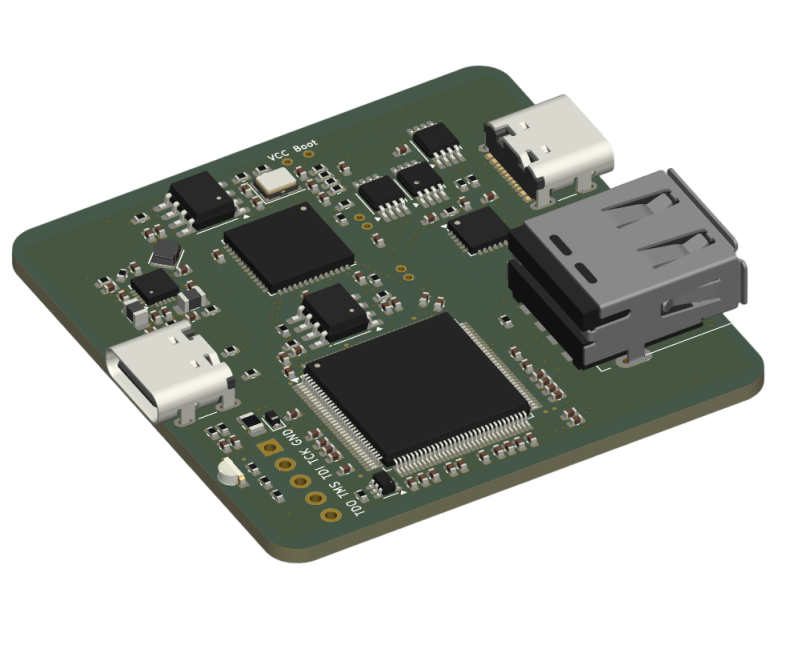

  6. 硬件的另一端，TYPE-C口用于连接USB主机，A母用于连接USB设备，当然也可以反过来

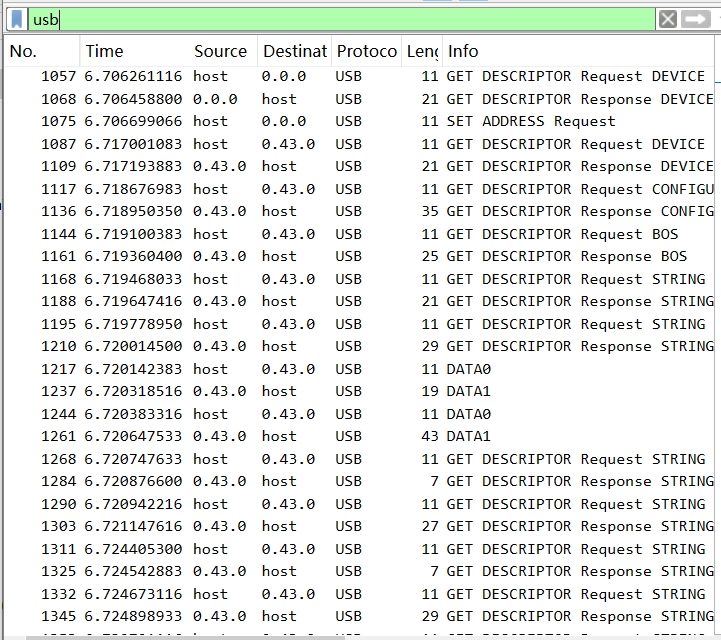

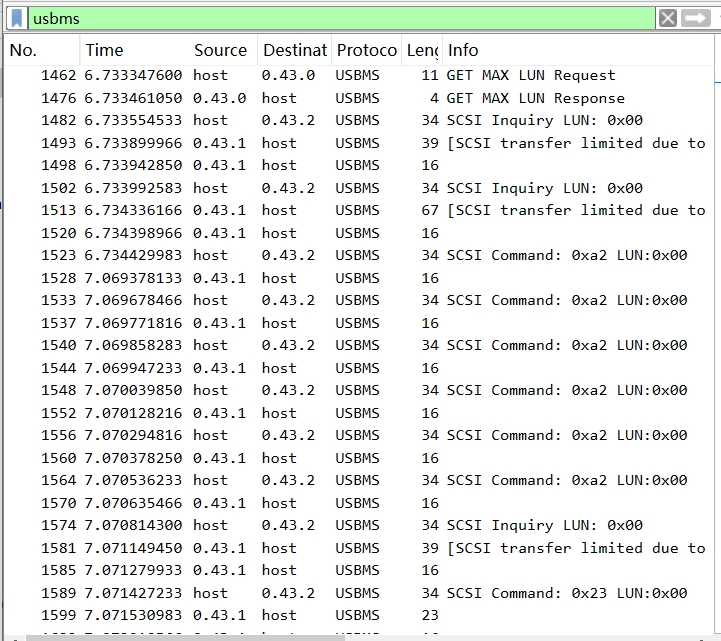

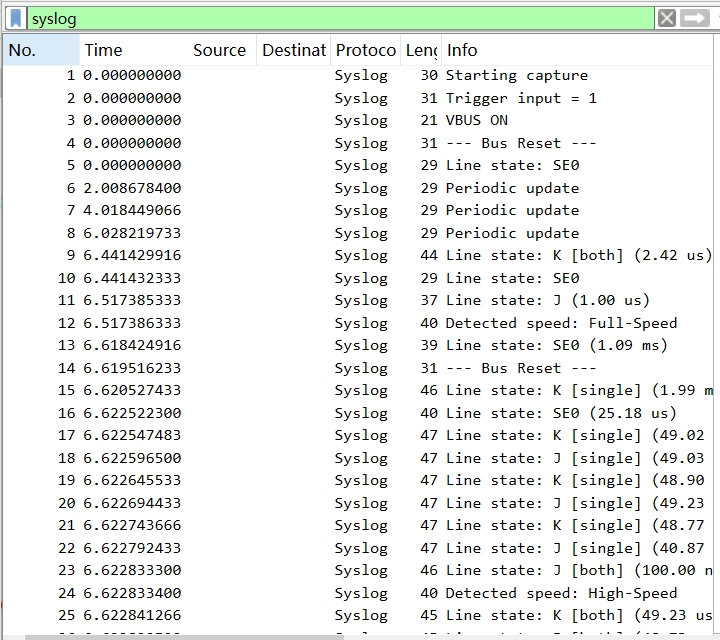

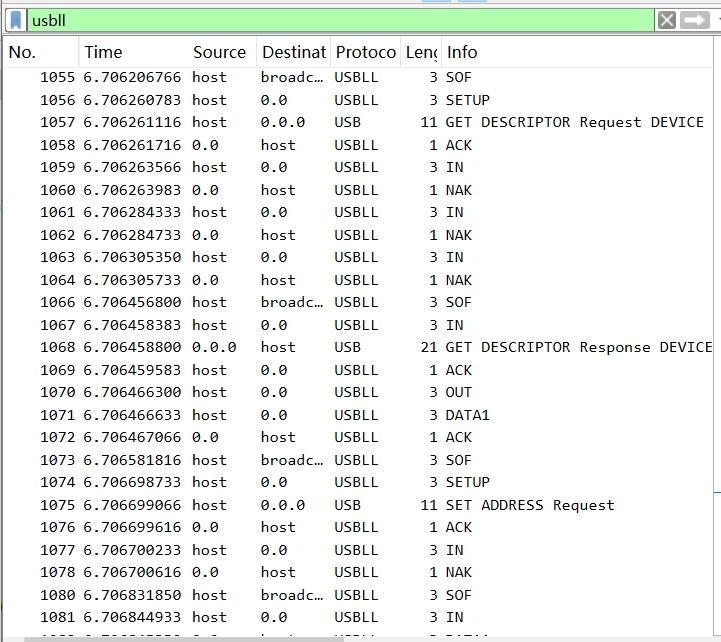

  7. 在目标USB通讯开始后，Wireshark中会显示通讯数据

三、二次开发

3.1 CY7A68013A部分

  • 源码

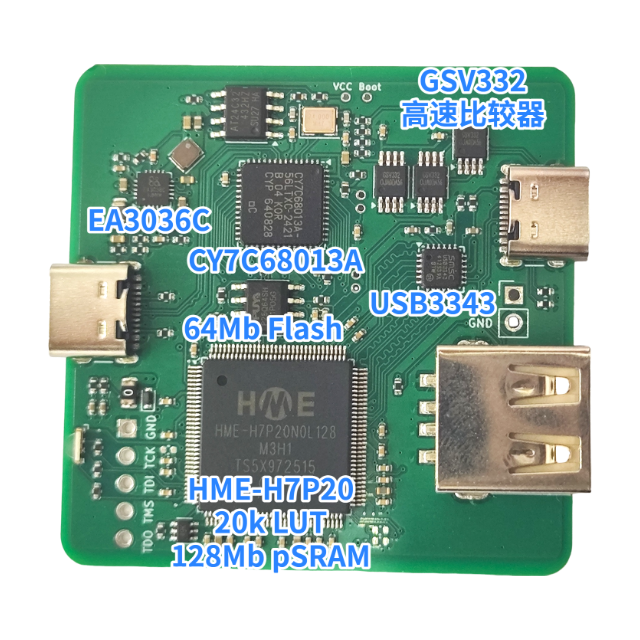

  • 如何进入Boot：短接PCB上CY7A68013A芯片旁的Boot与VCC，再连接电脑，即可进行二次编程

3.2 H7P20部分

四、交流群

  • QQ群：635683631
