Vllink FPGA 快速上手

Vllink Hercules是为京微齐力定制的编程、调试工具

一、调试接口定义

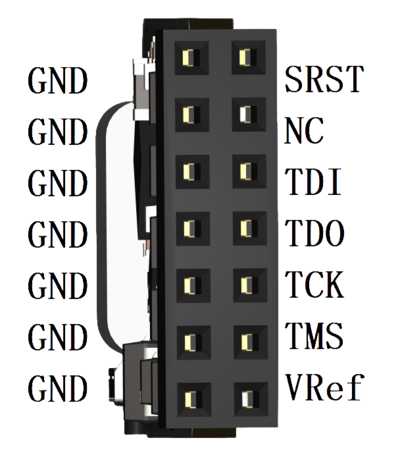

1.1 JTAG-HS3接口

接口	介绍	拓展功能
SRST	保留	EFuse编程时钟输出口
NC	保留	EFuse编程电压输出口
TDI	JTAG数据口	-
TDO	JTAG数据口	-
TCK	JTAG时钟口	-
TMS	JTAG模式口	-
VRef	参考电压输入口	-
GND	共地口	-

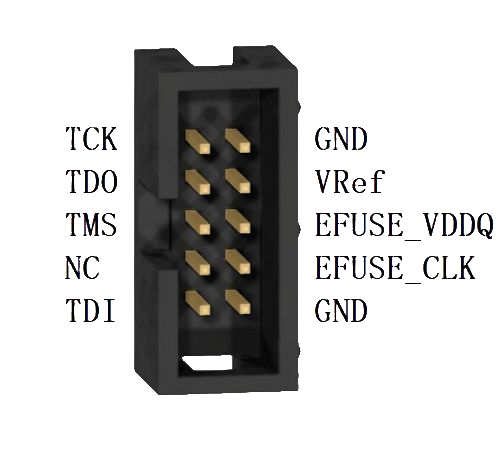

1.2 京微齐力接口

接口	介绍
TCK	JTAG时钟口
TDO	JTAG数据口
TMS	JTAG模式口
NC	未连接
TDI	JTAG数据口
GND	共地口
VRef	参考电压输入口
EFUSE_VDDQ	EFuse编程电压输出口
EFUSE_CLK	EFuse编程时钟输出口
GND	共地口

二、功能简述

2.1 Hercules标准下载

[开发中]此接口协议兼容旧款68013方案下载器，可对接原厂Fuxi开发工具使用

2.2 快速在线下载

此接口用于实现下载提速，支持Flash读写、Chip写等功能
在线下载，注意，此网页工具需要使用支持WebUSB的浏览器打开，如Edge

2.3 离线编程器

此调试器可用于对Hercules芯片离线编程，包括Flash及Efuse
离线编程通过通用配置进行配置
支持手动烧录、自动烧录、数量限制、配置数据保护等特性

三、固件升级及恢复默认设置

3.1 固件升级

请访问Vllink FPGA 固件更新

3.2 恢复默认设置

在调试器出现异常情况时，可通过以下操作恢复正常功能

参考3.1确认已升级至最新固件
打开通用配置
点击Connect Vllink，在对话框中选中设备并点击连接

将以下文本覆盖到文本->常规设置栏下

MODE=
Mode_Quick_Switch=
Vout=
Vout_Key_Reset=
Vout_Voltage_mV=
CDC_Shell=
Dap_Resp_Overtime_Discard=
Srst_Clear_Attach_Write=
Mac_Addr=
Wireless_ATTR=
Wireless_Host_Channel=
Wireless_Host_SSID=
Wireless_Host_Password=

将以下文本覆盖到文本->自定义设置栏下

Customize_Wireless_Host=
Customize_Wireless_Device=
Customize_DATA_AREA_SIZE=
Customize_DATA_FILE1_NAME=
Customize_DATA_FILE1_ATTR=
Customize_DATA_FILE1_SIZE=0
Customize_DATA_FILE2_NAME=
Customize_DATA_FILE2_ATTR=
Customize_DATA_FILE2_SIZE=0
Customize_DATA_FILE3_NAME=
Customize_DATA_FILE3_ATTR=
Customize_DATA_FILE3_SIZE=0
Customize_DATA_FILE4_NAME=
Customize_DATA_FILE4_ATTR=
Customize_DATA_FILE4_SIZE=0
Customize_DATA_FILE5_NAME=
Customize_DATA_FILE5_ATTR=
Customize_DATA_FILE5_SIZE=0
Customize_DATA_FILE6_NAME=
Customize_DATA_FILE6_ATTR=
Customize_DATA_FILE6_SIZE=0
Customize_DATA_FILE7_NAME=
Customize_DATA_FILE7_ATTR=
Customize_DATA_FILE7_SIZE=0
Customize_DATA_FILE8_NAME=
Customize_DATA_FILE8_ATTR=
Customize_DATA_FILE8_SIZE=0
Customize_DATA_FILE9_NAME=
Customize_DATA_FILE9_ATTR=
Customize_DATA_FILE9_SIZE=0
Customize_CMD_INIT=
Customize_CMD_POLL=

点击同步设置
对调试器重新上电，恢复默认设置完成

四、快速在线下载使用说明

4.1 准备工作

使用支持WebUSB的浏览器打开在线下载
调试器连接电脑，调试器通过牛角排线连接开发板
开发板上电

4.2 软件说明

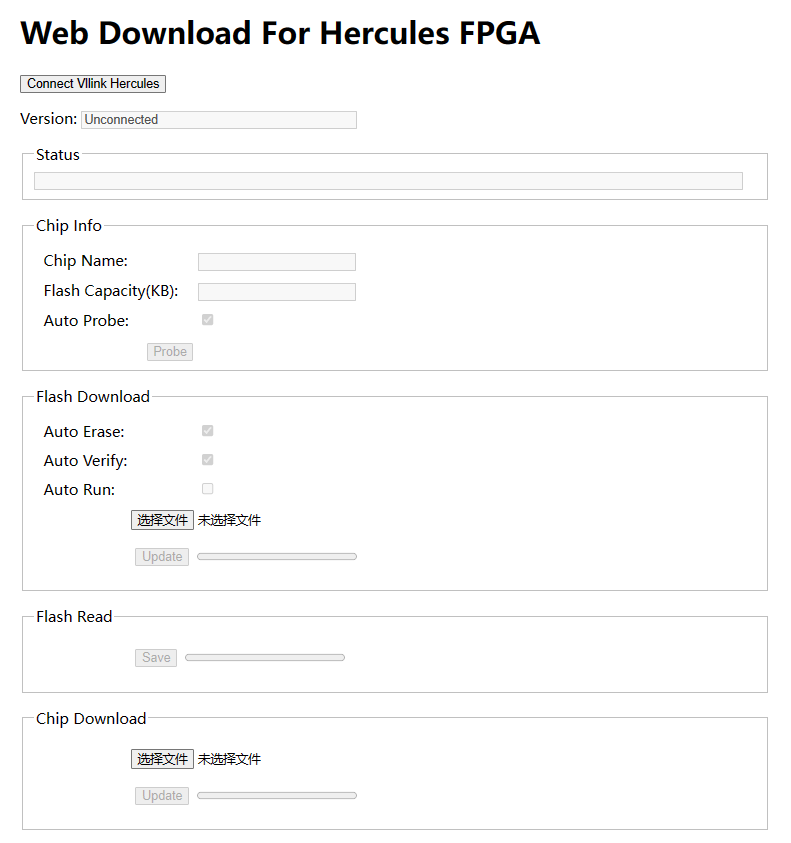

在线下载界面如下：
连接调试器：点击Connect Vllink Hercules，在对话框中选中设备并点击连接
连接后，Chip Info区域会显示当前开发板芯片类型，Flash容量
Chip Info区域中的Auto Probe默认勾选，此选项会使调试器持续与开发板通讯，检测开发板状态
Flash Download区域用于Flash下载，支持bin及acf格式的文件
Flash Read区域用于Flash全片读取
Chip Download区域用于Chip下载，下载完成后会自动运行，一般用于开发阶段快速运行码流，重新上电后此码流丢弃

4.3 示例 HME-H3

根据4.1完成准备工作，参考4.2完成连接，Chip Info区域出现H3芯片信息
Flash Download：选择需要烧录的固件，再点击Update，进度条跑完后即完成下载
Flash Download->Auto Run：勾选此项将在下载完成后，自动运行所下载的固件
Flash Read：点击Save，会将芯片中的Flash数据下载出来
Chip Download：
由于调试器连接目标芯片会导致芯片暂停，故在使能Auto Run的下载完成或Chip Download完成之后，调试器将停止自动探测开发板。如需再次执行操作，请勾选Auto Probe，或手动点击Probe按钮

4.4 示例 HME-H1C02

根据4.1完成准备工作，参考4.2完成连接，Chip Info区域出现H1C02芯片信息
Flash Download：选择需要烧录的固件，再点击Update，进度条跑完后即完成下载
Flash Download->Auto Run：勾选此项将在下载完成后，自动运行所下载的固件
Flash Read：点击Save，会将芯片中的Flash数据下载出来
Chip Download：
由于调试器连接目标芯片会导致芯片暂停，故在使能Auto Run的下载完成或Chip Download完成之后，调试器将停止自动探测开发板。如需再次执行操作，请勾选Auto Probe，或手动点击Probe按钮

4.5 示例 HME-HR02

根据4.1完成准备工作，参考4.2完成连接，Chip Info区域出现HR02芯片信息
Flash Download：选择需要烧录的固件，再点击Update，进度条跑完后即完成下载
Flash Download->Auto Run：勾选此项将在下载完成后，自动运行所下载的固件
Flash Read：点击Save，会将芯片中的Flash数据下载出来
Chip Download：
由于调试器连接目标芯片会导致芯片暂停，故在使能Auto Run的下载完成或Chip Download完成之后，调试器将停止自动探测开发板。如需再次执行操作，请勾选Auto Probe，或手动点击Probe按钮

4.6 示例 HME-M5

根据4.1完成准备工作，参考4.2完成连接，Chip Info区域出现M5芯片信息
Flash Download：选择需要烧录的固件，再点击Update，进度条跑完后即完成下载
Flash Download->Auto Run：勾选此项将在下载完成后，自动运行所下载的固件
Flash Read：点击Save，会将芯片中的Flash数据下载出来
Chip Download：
由于调试器连接目标芯片会导致芯片暂停，故在使能Auto Run的下载完成或Chip Download完成之后，调试器将停止自动探测开发板。如需再次执行操作，请勾选Auto Probe，或手动点击Probe按钮

4.7 示例 HME-M7

根据4.1完成准备工作，参考4.2完成连接，Chip Info区域出现M7芯片信息
Flash Download：选择需要烧录的固件，再点击Update，进度条跑完后即完成下载
Flash Download->Auto Run：勾选此项将在下载完成后，自动运行所下载的固件
Flash Read：点击Save，会将芯片中的Flash数据下载出来
Chip Download：
由于调试器连接目标芯片会导致芯片暂停，故在使能Auto Run的下载完成或Chip Download完成之后，调试器将停止自动探测开发板。如需再次执行操作，请勾选Auto Probe，或手动点击Probe按钮

五、离线编程器配置说明

5.1 提示

离线编程器的使用较为繁琐，请在充分阅读本说明后进行配置，如遇到异常问题，请联系上游工程师。
如果是第一次使用，请先参考3.2恢复出厂设置，然后按照下文中的示例进行一次测试，测试成功后再按照预想功能调整配置。

5.2 准备工作-配置

使用支持WebUSB的浏览器打开通用配置
调试器连接电脑

5.3 软件说明-总览

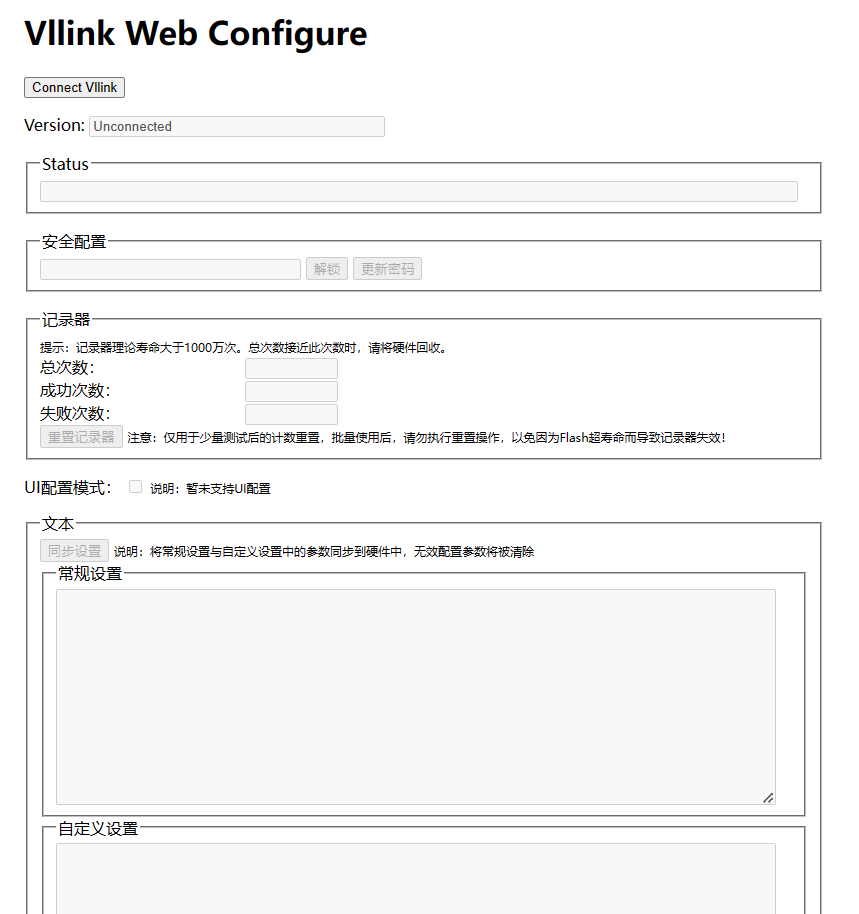

配置网页界面如下：
Status：可以视为软件运行Log，用于排查异常情况
安全配置：用于限制配置功能的访问，在设置密码之后，只有掌握密码才能读取或修改离线编程器中的配置参数及数据
记录器：全局性的计数器，可限制命令的循环次数，一般用于限制烧录器次数
文本-常规设置：调试器的常规配置文本，当调试器作为离线编程器使用时，此项保持默认即可
文本-自定义设置：调试器的自定义配置文本，用于指定烧录文件的文件名、大小，以及配置循环执行的烧录命令

5.4 软件说明-烧录文件的配置

点击Connect Vllink，在对话框中选中设备并点击连接
下滑网页至自定义设置栏
配置项Customize_DATA_AREA_SIZE=1280，表明此离线编程器提供了1280KB空间，即用于上传的bin文件应当不大于1280KB

默认配置下，自定义文件应当全部为空，如下所示：

Customize_DATA_FILE1_NAME=
Customize_DATA_FILE1_ATTR=
Customize_DATA_FILE1_SIZE=0

在自定义设置栏里，最多可配置9个文件，所有文件的总大小不得超过上述提到的1280KB，配置时，需要填入文件名及大小，其中大小单位为KB且是4的整数倍，不满足条件的配置参数将被自动清除，示例如下：
```
Customize_DATA_FILE1_NAME=file1.bin
Customize_DATA_FILE1_ATTR=
Customize_DATA_FILE1_SIZE=256
Customize_DATA_FILE2_NAME=file2.bin
Customize_DATA_FILE2_ATTR=
Customize_DATA_FILE2_SIZE=512
```

在绝大多数情况下，可直接将所有空间分配到第一个文件槽，示例如下：

Customize_DATA_FILE1_NAME=update.bin
Customize_DATA_FILE1_ATTR=
Customize_DATA_FILE1_SIZE=1280

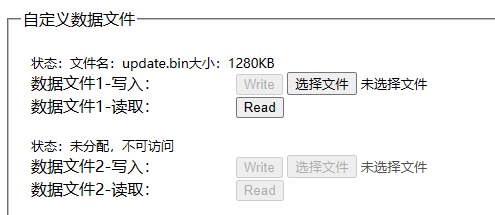

配置修改完成后，点击同步设置，点击后注意观察配置文本的变化，无效配置将被清除。设置后，自定义数据文件会如下图所示：
数据文件1-写入：右侧的选择键可选定任意需要使用的文件，但其总大小不得超出上文中填入的Customize_DATA_FILE1_SIZE=1280即1280KB
至此，已成功将码流文件上传至离线编程器
数据文件1-读取：右侧的Read键可将已写入的文件读出，可用于核验上传的文件
注意：离线编程器不支持acf格式，可用Fuxi软件将acf转换为bin

5.5 软件说明-烧录命令的配置

点击Connect Vllink，在对话框中选中设备并点击连接
下滑网页至自定义设置栏
配置项Customize_CMD_POLL=即为循环命令，默认为空，此命令修改后，需要先点击同步设置，再对编程器重新上电方可生效。
配置项Customize_CMD_POLL=示例及简要说明
1. Customize_CMD_POLL=hercules auto H3 trig_button flash /data/update.bin 0x0 0x54321
  - hercules：京微齐力芯片的编程命令
  - auto：表示自动化执行方式
  - H3：表示目标芯片为H3
  - trig_button：表示通过按键触发编程操作
  - flash /data/update.bin 0x0 0x54321：表示flash编程，编程文件为/data/update.bin，即上文上传的码流文件；0x0 0x80000表示目标flash的起始地址及长度，一般起始地址默认为0，长度根据码流文件的大小，长度不要求对齐
2. Customize_CMD_POLL=hercules auto H3 trig_vref flash /data/update.bin 0x0 0x54321
  - trig_vref：表示通过检测VRef电压来自动识别目标目标板的接入，此方式无需按按键
3. Customize_CMD_POLL=hercules auto H3 trig_button efuse 0x00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 0x000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000FF
  - efuse：表示efuse编程
  - 0x00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000：efuse命令之后的第一个十六进制数据为目标芯片当前的efuse值，只有匹配后，才会执行后续的编程操作
  - 0x000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000FF：efuse命令之后的第二个十六进制数据为拟写入的efuse值
4. Customize_CMD_POLL=hercules auto H3 trig_button efuse 0x00 0xFF
  - 此命令为上一个命令的精简模式，精简规则：efuse十六进制值字符串中的0x00可用0x表达，迭代直至最少4个字符，示例：
    - 0x00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 -> 0x00
    - 0x00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000001 -> 0x01
    - 0x00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000201 -> 0x0201
    - 0x00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000003201 -> 0x3201
    - 0x000F0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000003201 -> 0x0F0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000003201
    - 0x00FF0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000003201 -> 0xFF0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000003201
5. Customize_CMD_POLL=hercules auto H3 trig_button limit 5 flash /data/update.bin 0x0 0x54321
  - limit 5：表示使能次数限制功能，执行编程命令前，将会检查记录器，若记录器成功次数大于等于参数5，即直接退出，不再进行编程操作；编程完成后，若成功，成功次数加一，若失败，失败次数加一
6. Customize_CMD_POLL=hercules auto H3 trig_button flash /data/update.bin 0x0 0x54321 efuse 0x00 0xFF
  - 在一次编程中完成flash编程及efuse编程
hercules命令的完整资料请访问Hercules 命令说明

5.6 软件说明-安全配置

点击Connect Vllink，在对话框中选中设备并点击连接
上锁：在安全配置内的输入框里填入密码，如1234ABCDefgh!@#$，点击设置密码，即完成安全锁定
编程器重新上电，即处于锁定状态，无法读取和更改配置
临时解锁：在安全配置内的输入框里填入密码1234ABCDefgh!@#$，点击请先解锁，之后即可读取和更改配置
关闭安全锁：先临时解锁，删除输入框中的密码，点击更新密码，由于新密码为空，即关闭安全锁
此功能主要为商业用途，故密码需妥善保管，如若忘记密码，不提供恢复手段，请将编程器销毁
此功能无安全承诺，对典型的旁路攻击无效

5.7 示例 HME-H3

准备

构建码流，并转换为bin文件
将以下文本填入自定义设置中：

Customize_DATA_FILE1_NAME=update.bin
Customize_DATA_FILE1_ATTR=
Customize_DATA_FILE1_SIZE=1280

点击同步设置
点击数据文件1-写入：后面的选择文件，选中码流bin文件，点击Write
稍等片刻，待文本框及按键恢复可用状态

Flash编程

测试用bin文件长度为0x22cdc，将以下文本填入自定义设置中：

Customize_CMD_POLL=hercules auto H3 trig_button limit 1000 flash autoreset /data/update.bin 0x0 0x22cdc

autoreset参数，开发板会在编程后自动运行
limit 1000参数，可编程1000次

点击同步设置
将编程器重新上电
将编程器连上开发板，开发板上电，按一下编程器的按键，完成离线编程

Flash编程及Efuse编程

测试用bin文件长度为0x22cdc，将以下文本填入自定义设置中：

Customize_CMD_POLL=hercules auto H3 trig_button limit 1000 flash autoreset /data/update.bin 0x0 0x22cdc efuse 0x00 0x01

autoreset参数，开发板会在编程后自动运行
limit 1000参数，可编程1000次
efuse 0x00 0x01参数，表示先用0x00与芯片的Efuse0比较，若匹配，再将0x01写入Efuse0

点击同步设置
将编程器重新上电
将编程器连上开发板，开发板上电，按一下编程器的按键，完成离线编程

5.8 示例 HME-H1C02

准备

构建码流，并转换为bin文件
将以下文本填入自定义设置中：

Customize_DATA_FILE1_NAME=update.bin
Customize_DATA_FILE1_ATTR=
Customize_DATA_FILE1_SIZE=1280

点击同步设置
点击数据文件1-写入：后面的选择文件，选中码流bin文件，点击Write
稍等片刻，待文本框及按键恢复可用状态

Flash编程

测试用bin文件长度为0x54b0，将以下文本填入自定义设置中：

Customize_CMD_POLL=hercules auto H1C02 trig_button limit 1000 flash autoreset /data/update.bin 0x0 0x54b0

autoreset参数，开发板会在编程后自动运行
limit 1000参数，可编程1000次

点击同步设置
将编程器重新上电
将编程器连上开发板，开发板上电，按一下编程器的按键，由于测试文件很小，基本是瞬间亮起绿灯，完成离线编程

5.9 示例 HME-HR02

准备

构建码流，并转换为bin文件
将以下文本填入自定义设置中：

Customize_DATA_FILE1_NAME=update.bin
Customize_DATA_FILE1_ATTR=
Customize_DATA_FILE1_SIZE=1280

点击同步设置
点击数据文件1-写入：后面的选择文件，选中码流bin文件，点击Write
稍等片刻，待文本框及按键恢复可用状态

Flash编程

测试用bin文件长度为0x6cb0，将以下文本填入自定义设置中：

Customize_CMD_POLL=hercules auto HR02 trig_button limit 1000 flash autoreset /data/update.bin 0x0 0x6cb0

autoreset参数，开发板会在编程后自动运行
limit 1000参数，可编程1000次

点击同步设置
将编程器重新上电
将编程器连上开发板，开发板上电，按一下编程器的按键，由于测试文件很小，基本是瞬间亮起绿灯，完成离线编程

Flash编程及Efuse编程

测试用bin文件长度为0x6cb0，将以下文本填入自定义设置中：

Customize_CMD_POLL=hercules auto HR02 trig_button limit 1000 flash autoreset /data/update.bin 0x0 0x6cb0 efuse 0x00 0x01

autoreset参数，开发板会在编程后自动运行
limit 1000参数，可编程1000次
efuse 0x00 0x01参数，表示先用0x00与芯片的Efuse0比较，若匹配，再将0x01写入Efuse0

点击同步设置
将编程器重新上电
将编程器连上开发板，开发板上电，按一下编程器的按键，完成离线编程

5.10 示例 HME-M5

准备

构建码流，并转换为bin文件
将以下文本填入自定义设置中：

Customize_DATA_FILE1_NAME=update.bin
Customize_DATA_FILE1_ATTR=
Customize_DATA_FILE1_SIZE=1280

点击同步设置
点击数据文件1-写入：后面的选择文件，选中码流bin文件，点击Write
稍等片刻，待文本框及按键恢复可用状态

Flash编程

测试用bin文件长度为0x2c3ac，将以下文本填入自定义设置中：

Customize_CMD_POLL=hercules auto M5 trig_button limit 1000 flash autoreset /data/update.bin 0x0 0x2c3ac

autoreset参数，开发板会在编程后自动运行
limit 1000参数，可编程1000次

点击同步设置
将编程器重新上电
将编程器连上开发板，开发板上电，按一下编程器的按键，由于测试文件很小，基本是瞬间亮起绿灯，完成离线编程
